>> Sie befinden sich hier: Ambulanzprodukte / Tragetische & Nottragenlagerung

Tragetische

Nottragenlagerung

Zum sicheren Transport des Patienten entsprechen alle Tragetische der DIN EN 1789

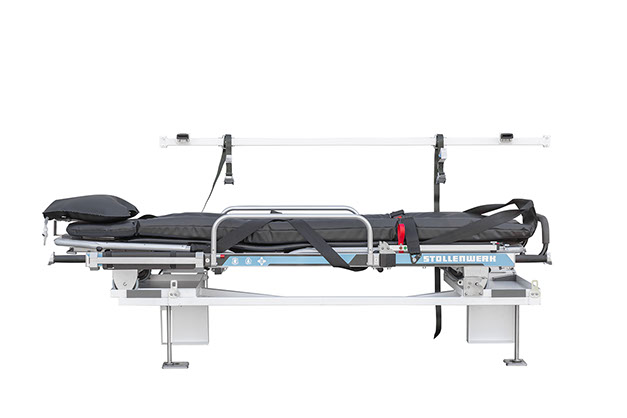

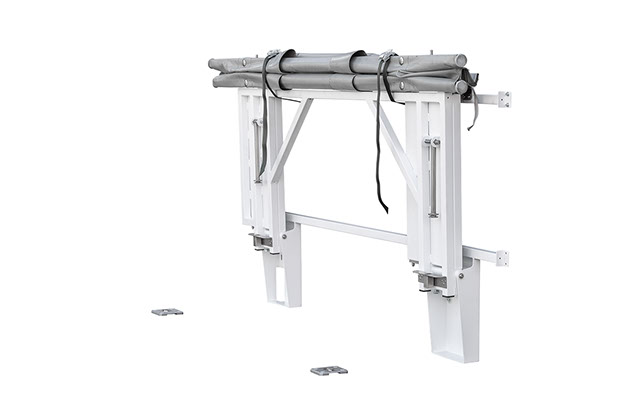

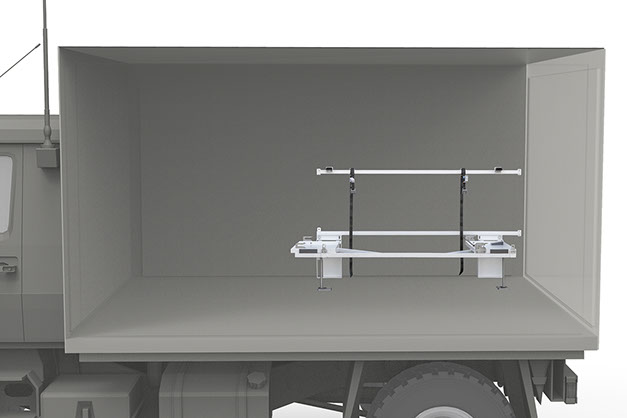

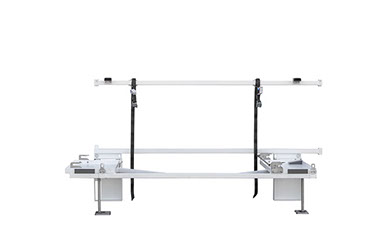

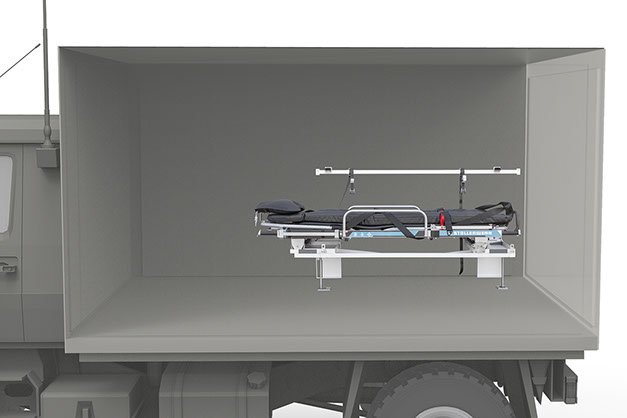

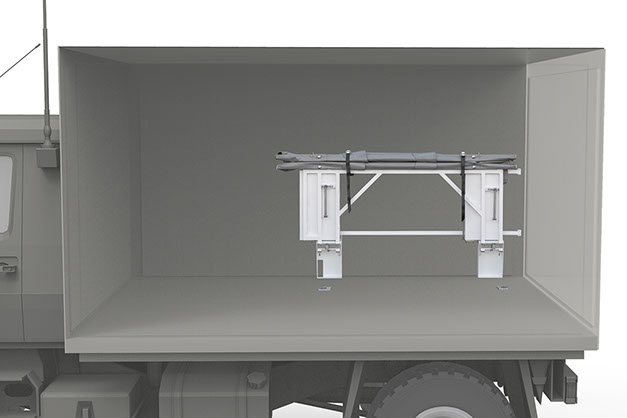

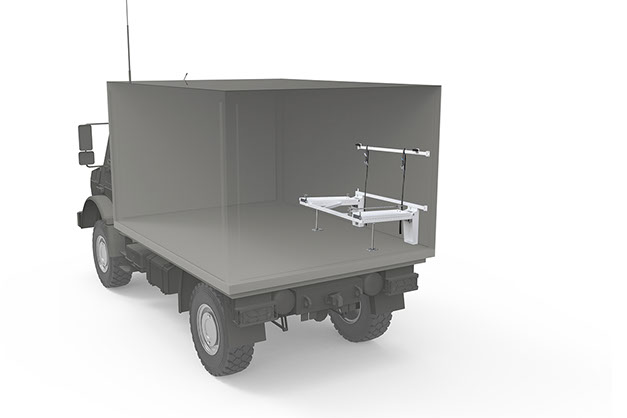

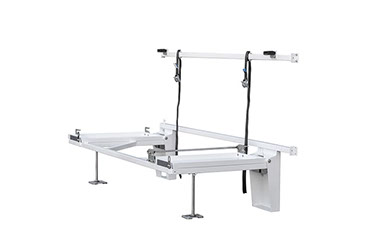

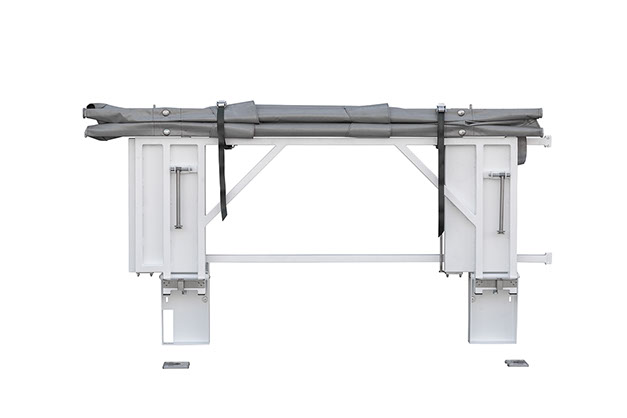

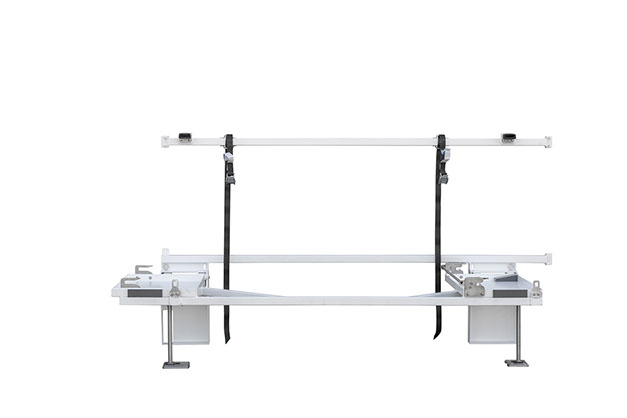

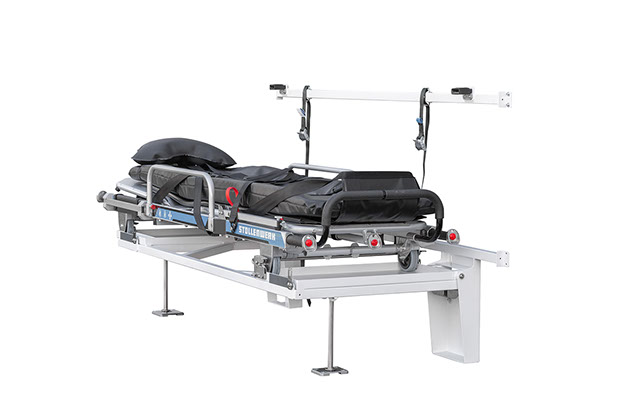

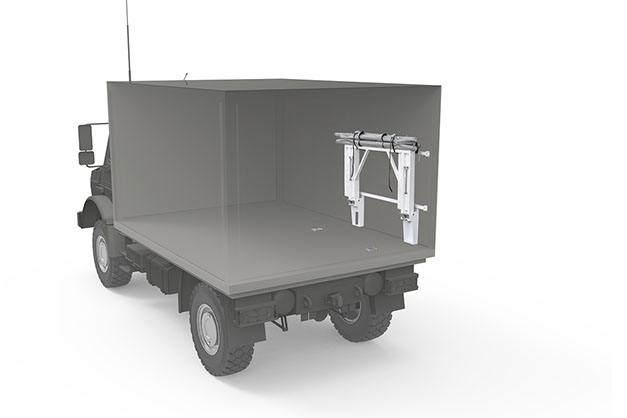

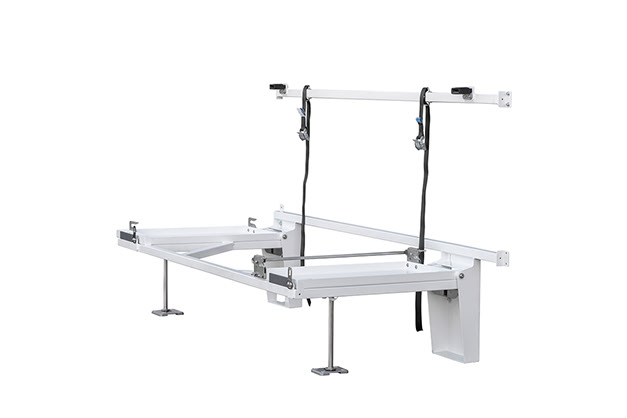

Nottragenlagerung zur Seitenwand klappbar für DIN-Tragen

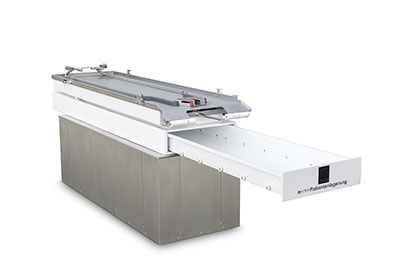

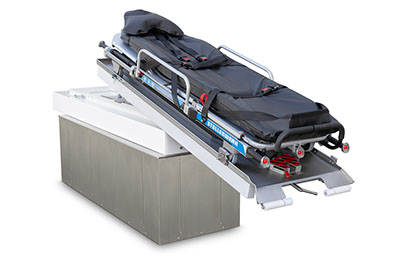

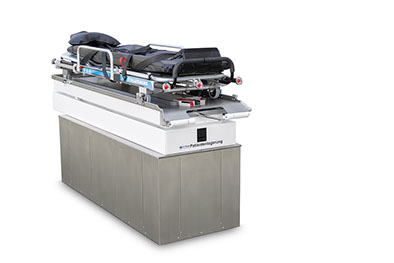

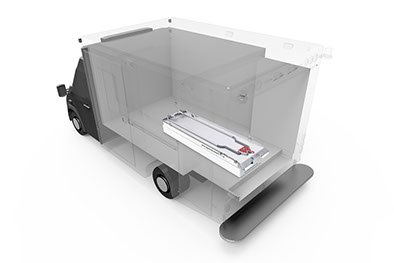

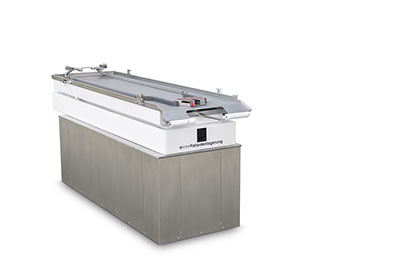

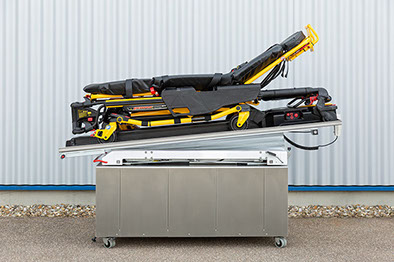

  • Patientenlagerung

    Die Patientenlagerung mit Linearführungssystem kann die Krankentragen nach DIN 13024, 13025 Teil 1 und Teil 2, Fahrgestelle nach DIN 13043 sowie die entsprechenden Rückhaltesysteme nach DIN EN 1789 für Roll-In-Fahrtragen aufnehmen und arretieren. Die Patientenlagerung ist hauptsächlich für den Einsatz im Krankentransport-Bereich bestimmt. Beim Einsatz im Rettungswagen-Bereich sollte die Patientenlagerung zusätzlich mit einer Luftfederung ausgestattet sein. Um ein gefahrloses Be- und Entladen zu gewährleisten, darf die Fahrzeugbodenhöhe 680 mm nicht überschreiten.



    Mehr Informationen

    >> Bedienungsanleitung herunterladen

    Technische Daten

    Gewichte

    •  Staukasten 200 mm hoch 46 kg

    •  Staukasten 150 mm hoch 41 kg

    •  Oberteil ohne Kopftieflagerung 79 kg

    •  Oberteil mit Kopftieflagerung 96 kg

    •  Querverschiebung hohe Ausführung 32 kg

    •  Querverschiebung niedrige  Ausführung 30 kg

    mechanische Tragenlagerung

    geprüft nach DIN EN 1789 Prüf-Nr. 15SG0254-00

    Auszug mit Linearführung

    zum Be- und Entladen manuell ausziehen und abkippen

    mit und ohne Kopftieflagerungsmöglichkeit

    Staukasten mit Schublade für Schaufeltrage oder Utensilien

    Option

    Querverschiebung links/rechts je 180 mm mit Rasterungen

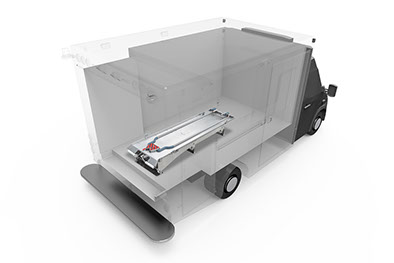

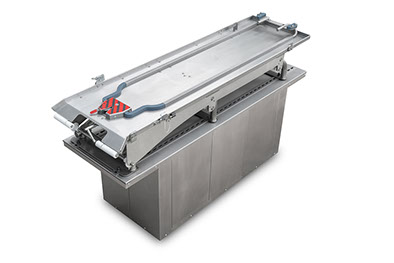

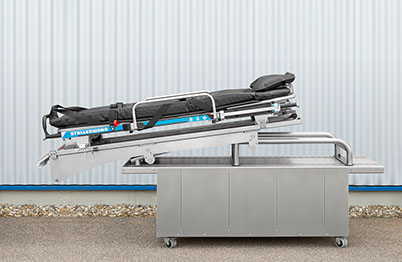

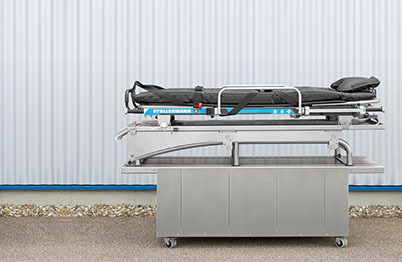

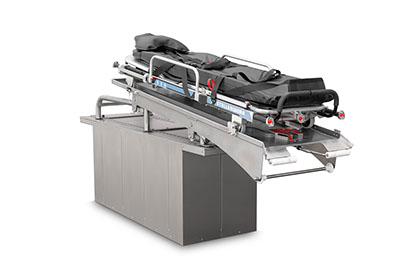

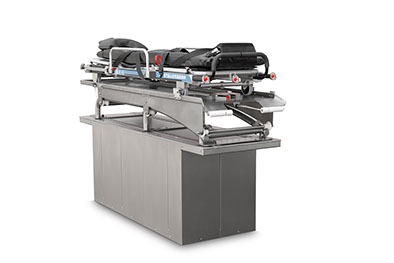

  • Tragenlagerung Easy-Flex nach DIN EN 1789

    geeignet für den KTW-Bereich und unqualifizierten Krankentransport



    Die Tragenlagerung gibt es in zwei Varianten

    1. hohe Variante (350 mm hoch) für Fahrzeuge mit niedriger Beladehöhe Fahrzeugbodenhöhe bis 590 mm (z. B. VW T5, MB Vito etc.)
    2. niedrige Variante (260 mm hoch) für Fahrzeuge mit hoher Beladehöhe
      Fahrzeugbodenhöhe von 590 mm bis 650 mm (z. B. MB Sprinter, Ford, Peugeot etc.)



    Die Tragenlagerung Easy-Flex ist nach den Richtlinien der DIN EN 1789 mit Rückhalte-
    system Stollenwerk/PB MeTech und der Fahrtrage der Firma Stollenwerk geprüft.

    Die Tragenlagerung Easy-Flex ist für alle gängigen Fahrtragen der Hersteller Stollenwerk, Ferno usw. geeignet. Sonderfahrtragen müssen speziell angepasst werden. In Verbindung mit einer Beladeklappe ist die Funktion der Ausfahrsicherung nicht möglich. Das Lochbild der Bodenbefestigung an der Tragenlagerung ist auch für Airline-Schienen lieferbar. Dies ermöglicht das schnelle Entnehmen der Tragenlagerung aus dem Fahrzeug bei Nichtgebrauch. Die komplette Tragenlagerung ist aus nichtrostendem Stahl gefertigt, was eine lange Lebensdauer bedeutet und zusätzlich für Desinfektionsmaßnahmen bestens geeignet ist. Die Linearführung der Tragenlagerung Easy-Flex erfolgt mit zwei Kunststoff-Halbschalen (Rollen), die ein Edelstahlrohr Ø 42,5 mm komplett umschließen. Somit ist ein Herausspringen des Oberteils unmöglich.



    Mehr Informationen

    >> Bedienungsanleitung herunterladen

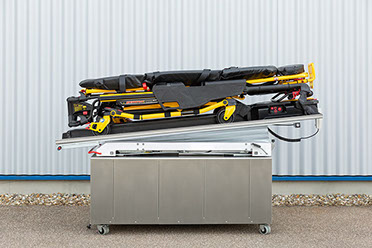

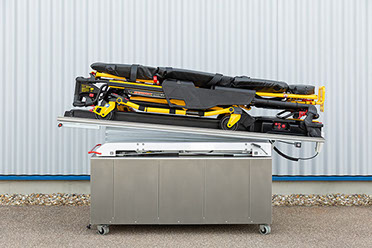

  • Tragetisch HYDRO-PLUS

    Die PB MeTech-Komfort-Tragenlagerung HYDRO-PLUS kann die Krankentragen nach DIN 13024, 13025 Teil 1 und Teil 2, Fahrgestelle nach DIN 13043 einschließlich der vorgesehenen Krankentragen sowie Roll-In-Fahrtragen aufnehmen und arretieren. Zum Beladen wird die Tragenaufnahme nach hinten bis zum Einrasten herausgezogen und hydraulisch abgesenkt. Die Arbeitshöhe, Transporthöhe sowie Beladehöhe (Straßenniveauanpassung) sind über Wippschalter einstellbar. Eine kugelgelagerte Querverschiebung ermöglicht ein seitliches Verschieben im Fahrzeug. Es sind mehrere Rasterungen vorhanden. Die Kopftieflagerung sowie die Kopfhochlagerung sind auch in unterster Stellung stufenlos von 0 bis 15 Grad möglich. Die lastunabhängige, hydropneumatische Federung sorgt für einen schonenden Transport des Patienten. Das lastunabhängige Anheben und Absenken des Tischoberteiles wird elektromagnetisch gesteuert und ist deshalb ruckfrei bei gleicher Geschwindigkeit. Zur Durchführung der Herzmassage kann die Federung in jeder Höhe blockiert werden.



    Preis auf Anfrage ab Losgröße 25 Stück

    Technische Daten

    Gewicht: 176 kg

    Reanimationsmöglichkeit (Block) über Wippschalter

    Federung ist lastunabhängig

    Bedienung durch Wippschalter hinten rechts,

    Schaltpult vorne links, Option Schalter in Deckencenter

    Not-Ab-Ventil manuell bei Stromausfall

    Absicherung mit 100 A-Sicherung

    Schutzverkleidung: Faltenbalg, Abdeckungen

    hydraulischer Schwebetisch elekronisch unterstützt

    geprüft nach DIN EN 1789 Prüf-Nr. 15SG0266-00

    manuell ausziehbar, Absenkung zum Beladen hydraulisch

    •  unterste Position: 420 mm

    •  oberste Position: 520 mm

    •  Federweg: 100 mm

    Gewichtsbelastung: 250 kg

    Schock- und Antischocklagerungsmöglichkeit

    Querverschiebung links/rechts je 180 mm mit Rasterungen

  • Tragetisch HYDRO-STAR mit Kopftief- und Kopfhochlagerungsmöglichkeit

    Die PB MeTech-Komfort-Tragenlagerung HYDRO-STAR kann die Krankentragen nach DIN 13024, 13025 Teil 1 und Teil 2, Fahrgestelle nach DIN 13043 einschließlich der vorgesehenen Krankentragen sowie Roll-In-Fahrtragen aufnehmen und arretieren.



    Preis auf Anfrage ab Losgröße 25 Stück

    Technische Daten

    Federung ist lastunabhängig

    Bedienung durch Folientastatur vorne links

    Be- und Entladetaster an Seitenwand hinten rechts

    Funktion nur bei geöffneter Hecktüre (Sicherheitstechnik)

    Ablassventil manuell bei Stromausfall

    Absicherung mit 100 A-Sicherung

    Be- und Entladevorgang dauert ca. 16 Sekunden

    Pumpeneinheit 0,4 kW Motor/Pumpe 0,75 ccm

    Schutzverkleidung: Faltenbalg, Abdeckungen

    hydraulischer Schwebetisch elekronisch unterstützt

    geprüft nach DIN EN 1789 Prüf-Nr. 63XS 0201-00

    Be- und Entladevorgang hydraulisch

    •  Länge: 2000 mm

    •  Breite: 620 mm

    •  unterste Position: 250 mm

    •  oberste Position: 450 mm

    •  ideale Federposition: 380 mm

    Schock- und Antischocklagerungsmöglichkeit

    Querverschiebung links/rechts je 180 mm mit Rasterungen

    Gewicht: 147 kg

    Reanimationsmöglichkeit (Block) über Taster

  • Alu-Unterbau nach DIN EN 1789

    Alu-Unterbau inklusive VA-Wanne, Klappe, Gasfeder und Rückhaltesystem. Unterbau mit Verstaufach für Schaufeltrage oder Spinboard.



    Gewicht: 64 kg
